这一篇文章总结下windows网络编程中重叠IO之事件通知模型的学习。
从本质上来说，重叠IO模型才是真正的异步模型，之前的WSA消息和WSA事件模型都不算是真正意义上的异步模型。具体来说在之前的WSA消息和事件模型中，当有消息到来的时候，系统会通知我们调用recv()函数，而recv()函数是阻塞的，还是会等待数据接收完毕后才开始返回。而重叠IO模型则是调用WSARecv()函数，然后立即返回，当数据被拷贝进数据缓冲区的时候，系统才通知我们去处理，这时候我们处理的时候，数据已经在我们的缓冲区了，省去了继续等待数据拷贝进缓冲区的时间。因此才说重叠IO模型才是真正的异步模型。
重叠IO是一种进行IO操作时的一种异步模型，无论是文件IO还是其他的什么都可以使用，这里是使用重叠IO模型进行网络通讯。
重叠IO模型中具体的实现方法有两种，分别是事件通知和完成例程。这次的是事件通知模型。之所以叫事件通知是因为异步还是基于事件的，这点和上一篇的WSA事件模型相类似。
在这种模型中，我们还需要创建WSA事件对象，然后调用WSAWaitForMultipleEvents()函数根据事件的有无信号来判断是否有套接字发生网络事件，但除了判断是否有信号外还需要调用另一函数，即WSAGetOverlappedResult()函数来判断套接字重叠操作的情况，而这需要另外一种新的结构体，WSAOVERLAPPED结构体。该结构体的定义如下：
1
2
3
4
5
6
7
|
typedef struct _WSAOVERLAPPED {
DWORD Internal; //该字段由系统使用，我们不用考虑
DWORD InternalHigh; //该字段由系统使用，我们不用考虑
DWORD Offset; //该字段由系统使用，我们不用考虑
DWORD OffsetHigh; //该字段由系统使用，我们不用考虑
WSAEVENT hEvent; //这个是我们使用WSACreateEvent()函数创建的WSA事件对象
} WSAOVERLAPPED, FAR * LPWSAOVERLAPPED;
|
通过上述结构体的最后一个参数，就将我们创建的事件对象和WSAOVERLAPPED结构体给关联了起来。
下面说明一下这种模型需要的一些函数： WSASocket(),WSACreateEvent(),WSAResetEvent(),WSAWaitForMultipleEvents(),WSAGetOverlappedResult()和WSARecv()函数。除了之前介绍过的函数，其他的函数定义如下：
首先是WSASocket()函数，根据函数名就可以看出这个函数是用来创建套接字的。
1
2
3
4
5
6
7
8
|
SOCKET WSASocket (
int af, //address family的缩写
int type, //设置传输类型，tcp是SOCK_STREAM,udp是SOCK_DGRAM
int protocol, //设置传输协议，tcp是IPPRROTO_TCP,udp是IPPROTO_UDP
LPWSAPROTOCOL_INFO lpProtocolInfo, //一个指向PROTOCOL_INFO结构的指针，该结构定义所创建套接口的特性，这里设为NULL
GROUP g, //保留给未来使用的套接字组。套接口组的标识符，这里设置为0
DWORD dwFlags //这个参数是套接字的属性设置，如果要使用重叠IO模型的话，这个选项必须设置为 WSA_FLAY_VOERLAPPED
);
|
对比之前的socket函数可知，这个函数比之前的socket函数多了三个参数，而且又最后一个参数最重要。但其实，socket函数创建的套接字的默认属性就是WSA_FLAY_VOERLAPPED。
接收消息使用的函数是WSARecv函数，定义如下：
1
2
3
4
5
6
7
8
9
|
int WSARecv (
SOCKET s, //要接收消息的套接字
LPWSABUF lpBuffers, //指向WSABUF结构体数组的指针，用来接收数据
DWORD dwBufferCount, //lpBuffers数组中成员的数量
LPDWORD lpNumberOfBytesRecvd, //如果接收完成，所接收数据的字节数量
LPDWORD lpFlags, //标志位
LPWSAOVERLAPPED lpOverlapped, //指向WSAOVERLAPPED结构体的指针
LPWSAOVERLAPPED_COMPLETION_ROUTINE lpCompletionROUTINE //完成例程
);
|
关于这个函数需要说明几点。首先是第二个参数中的WSABUF结构体，这个结构体的定义如下：
1
2
3
4
|
typedef struct __WSABUF {
u_longlen; // 缓冲区的长度
char FAR *buf; // 指向缓冲区的指针
} WSABUF, FAR * LPWSABUF;
|
第二个参数的要求是一个指向WSABUF数组的指针，这也就表示WSARecv()函数允许有多个缓冲区接收数据。
如果lpOverlapped参数和lpCompletionROUTINE参数都被设为NULL，那么套接字就将被作为非重叠套接字使用
如果lpCompletionROUTINE参数被设为NULL，呢么当数据接收完成后，lpOverlapped指针指向的WSAOVERLAPPED结构体中的事件对象就会被设置成有信号状态，从而通知应用程序进行相应的处理。
如果lpCompletionROUTINE参数不是NULL，那么lpOverlapped参数中的事件对象就会被忽略。下一篇会总结重叠IO之完成例程的学习，而重叠IO之完成例程就需要设置WSARecv函数的最后一个参数，而在事件通知中，最后一个参数则设为NULL。
关于该函数的返回值，如果重叠操作立即完成，那么函数会返回0，并且lpNumberOfBytesRecvd参数指向的变量是所接收数据的字节数。如果重叠IO为能够立即完成，那么函数会返回SOCKET_ERROR值，错误代码是WSA_IO_PENDING，这种情况下lpNumberOfBytesRecvd指明的变量将不会被改变。
WSAGetOverlappedResult()函数的定义如下：
1
2
3
4
5
6
7
|
BOOL WSAGetOverlappedResult (
SOCKET s, //套接字
LPWSAOVERLAPPED lpOverlapped, //发起重叠操作WSAOVERLAPPED结构指针
LPDWORD lpcbTransfer, //实际发送或是接收的数据的字节数
BOOL fWait, //函数返回的方式。如果为真，那么当重叠操作完成后函数才返回，如果为假，那么当操作仍处于等待执行状态时，函数会返回假，错误代码是WSA_IO_INCOMPLETE
LPDWORD lpdwFlags //接收完成的附加标志
);
|
当函数返回为真时，表示重叠操作已经完成，当返回假时，可能的原因可能有：
- 重叠操作还未完成
- 重叠操作完成，但是还存在一些错误
- 由于该函数的一个或多个参数错误，导致不能确定重叠操作完成的状态
整个程序的逻辑是：
- 创建有WSAOVERLAPPED属性的套接字
- 定义WSAOVERLAPPED结构
- 调用WSACreateEvent()函数创建事件对象，并将该事件分配给WSAOVERLAPPED结构的最后一个成员
- 调用输入或输出函数进行重叠IO
- 调用WSAWaitForMultipleEvents()函数，等待事件对象变为有信号状态
- 调用WSAResetEvent()函数重置事件对象
- 调用WSAGetOverlappedResult()函数，判断重叠操作完成的状态
- 对数据进行处理
下面是代码，客户端代码同文章一：（win7 VC6.0）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
|
#include <winsock2.h>
#include <stdio.h>
#pragma comment(lib,"ws2_32.lib")
#define MSGSIZE 1024
#define PORT 5000
//定义数据结构
typedef struct{
WSAOVERLAPPED overlap;
WSABUF Buffer;
DWORD NumberOfBytesRecevd;
DWORD Flags;
}IO_OVERDATA;
int ConnectNum=0;
//创建全局socket，事件以及重叠结构的数组，数组的大小都是MAXIMUM_WAIT_OBJECTS宏确定的，该宏代表的大小是64，这也是限制
SOCKET MySockets[MAXIMUM_WAIT_OBJECTS];
WSAEVENT MyEvents[MAXIMUM_WAIT_OBJECTS];
IO_OVERDATA *MyOverData[MAXIMUM_WAIT_OBJECTS];
//定义线程函数
DWORD WINAPI ServerThread(LPVOID lpParam);
//定义清理函数
void Cleanup(int);
int main(){
//初始化套接字及定义变量
WSADATA wsaData;
SOCKET sListen,sClient;
SOCKADDR_IN localaddr={0},clientaddr={0};
WSAStartup(MAKEWORD(2,2),&wsaData);
//创建监听套接字
sListen=socket(AF_INET,SOCK_STREAM,0); //socket创建的套接字默认就有WSAOVERLAPPED属性
localaddr.sin_addr.S_un.S_addr=INADDR_ANY;
localaddr.sin_family=AF_INET;
localaddr.sin_port=htons(PORT);
//绑定监听套接字
bind(sListen,(SOCKADDR*)&localaddr,sizeof(SOCKADDR));
//监听
listen(sListen,5);
//创建服务线程
CreateThread(NULL,0,ServerThread,NULL,NULL,NULL);
while(1){
int Addresslen=sizeof(SOCKADDR);
//有连接到来
sClient=accept(sListen,(SOCKADDR*)&clientaddr,&Addresslen);
//将客户端套接字添加给全局socket数组
MySockets[ConnectNum]=sClient;
//创建一个自定义的结构并添加进全局数组
MyOverData[ConnectNum]=(IO_OVERDATA*)HeapAlloc(GetProcessHeap(),
HEAP_ZERO_MEMORY,sizeof(IO_OVERDATA));
//指定缓冲区的大小
MyOverData[ConnectNum]->Buffer.len=MSGSIZE;
//给缓冲区分配空间
MyOverData[ConnectNum]->Buffer.buf=(char*)HeapAlloc(GetProcessHeap(),HEAP_ZERO_MEMORY,
MSGSIZE);
//为客户端的套接字创建事件对象
MyOverData[ConnectNum]->overlap.hEvent=WSACreateEvent();
//将事件对象添加进全局事件对象数组
MyEvents[ConnectNum]=MyOverData[ConnectNum]->overlap.hEvent;
//对套接字进行重叠操作
WSARecv(sClient,&MyOverData[ConnectNum]->Buffer,1,&MyOverData[ConnectNum]->NumberOfBytesRecevd,
&MyOverData[ConnectNum]->Flags,&MyOverData[ConnectNum]->overlap,NULL);
//连接数量加一
ConnectNum++;
}
closesocket(sListen);
WSACleanup();
return 0;
}
//线程函数
DWORD WINAPI ServerThread(LPVOID lpParam){
//创建相关变量
int ret,index;
DWORD cbTransferred=0;
while(1){
//等待相关事件被设置为有信号状态
ret=WSAWaitForMultipleEvents(ConnectNum,MyEvents,FALSE,1000,FALSE);
//判断是否发生错误
if(ret==WSA_WAIT_FAILED || ret==WSA_WAIT_TIMEOUT){
if(ConnectNum==0)
Sleep(1000);
continue;
}
//获取对象在各个数组中的下表
index=ret-WSA_WAIT_EVENT_0;
//重置事件对象，将事件对象设置成无信号状态
WSAResetEvent(MyEvents[index]);
//获取在套接字上IO重叠操作的结果
WSAGetOverlappedResult(MySockets[index],&MyOverData[index]->overlap,
&cbTransferred,TRUE,&MyOverData[index]->Flags);
//接收或发送的字节数为0，表示发生错误
if(cbTransferred==0){
//该函数用来销毁没有发送数据的套接字以及相关结构
Cleanup(index);
}
else{
//此处处理数据，在此作输出处理
printf("%s\n",MyOverData[index]->Buffer.buf);
memset(MyOverData[index]->Buffer.buf,0,MyOverData[index]->Buffer.len);
//若是发送数据可在此处
send(MySockets[index],"收到消息",strlen("收到消息")+1,0);
//继续对套接字进行重叠操作，并立即返回
WSARecv(MySockets[index],&MyOverData[index]->Buffer,1,
&MyOverData[index]->NumberOfBytesRecevd,
&MyOverData[index]->Flags,
&MyOverData[index]->overlap,
NULL);
}
}
return 0;
}
//清理函数
void Cleanup(int index){
//关闭套接字
closesocket(MySockets[index]);
//关闭事件对象
WSACloseEvent(MyEvents[index]);
//释放空间
HeapFree(GetProcessHeap(),0,MyOverData[index]->Buffer.buf);
HeapFree(GetProcessHeap(),0,MyOverData[index]);
//将相关变量从全局数组中移除
if(index<ConnectNum-1){
MySockets[index]=MySockets[ConnectNum-1];
MyEvents[index]=MyEvents[ConnectNum-1];
MyOverData[index]=MyOverData[ConnectNum-1];
}
UINT temp=--ConnectNum;
MyOverData[temp]=NULL;
}
|
关于上述程序需要做一些说明，其实上述程序并没有做到完全异步，比如accept()函数就有阻塞，在下下篇文章中会总结到完成端口模型，在完成端口模型中会用到AcceptEx()函数，而AcceptEx()函数也是异步的，那样的话就做到了完全异步。
另外一点需要注意的就是，可以发现在使用WSARecv()函数后，接收数据就不是在WSARecv()函数之后接收了，而是等到数据被拷贝到缓冲区后，相关事件被设置成有信号状态时才从缓冲区中得到数据。

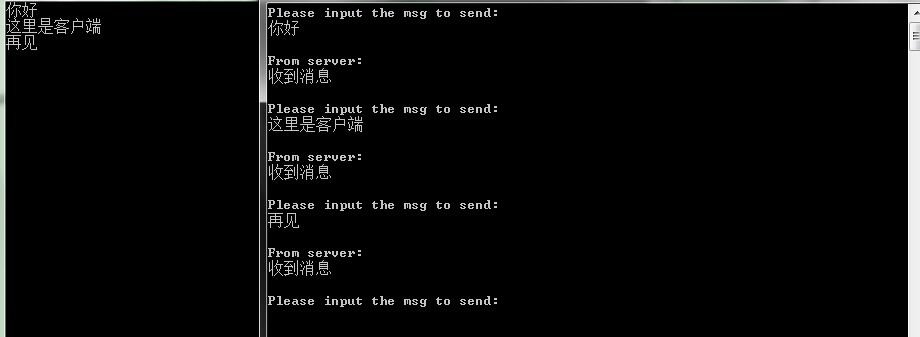

运行截图如下：
